Czujnik ruchu miniaturowy HC-SR505 PIR Arduino

Charakterystyka:

Czujnik typu PIR pozwala na wykrywanie ruchu. Wykorzystywany jest do detekcji obiektów w pomieszczeniach w systemach alarmowych i oświetleniowych.

Sensor zasilany jest napięciem od 4,5 V do 15 V. Wykrycie obiektu sygnalizowane jest cyfrowo - stanem wysokim.

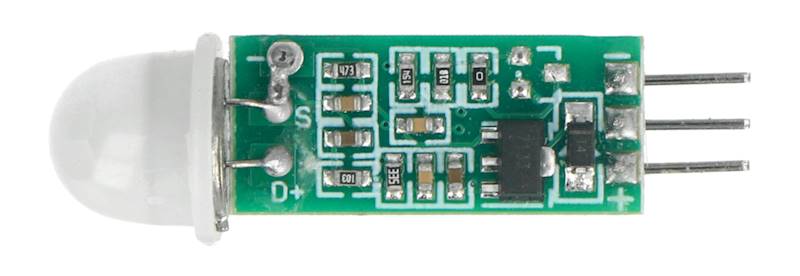

Zasilanie (4,5 V do 15 V) należy podłączyć do zewnętrznych wyprowadzeń oznaczonych odpowiednio symbolem + i - na rysunku poniżej. Wykrycie obiektu, w polu widzenia czujnika, sygnalizowane jest stanem wysokim pojawiającym się na wyprowadzeniu OUT.


Specyfikacja

    Napięcie zasilania DC: od 4,5 V do 15 V
    Pobór prądu w stanie czuwania: 50 μA
    Zakres pomiarowy: maks. 3 m
    Kąt widzenia: do 100 °
    Czas opóźnienia: 8 s -/+ 30 %
    Wyjście cyfrowe:
        Stan wysoki (3,3 V) - obiekt wykryty
        Stan niski (0 V) - brak obiektu
    Wymiary podstawy modułu: 23 x 10 mm
    Średnica soczewki: 10 mm
    Wysokość soczewki: 11,5 mm
