MODUŁ Ładowania Akumulatora TP4056 LiIon USB-B

Charakterystyka:

MODUŁ ŁADOWARKA Li-Ion 18650 TP4056 PROTECTED E04R

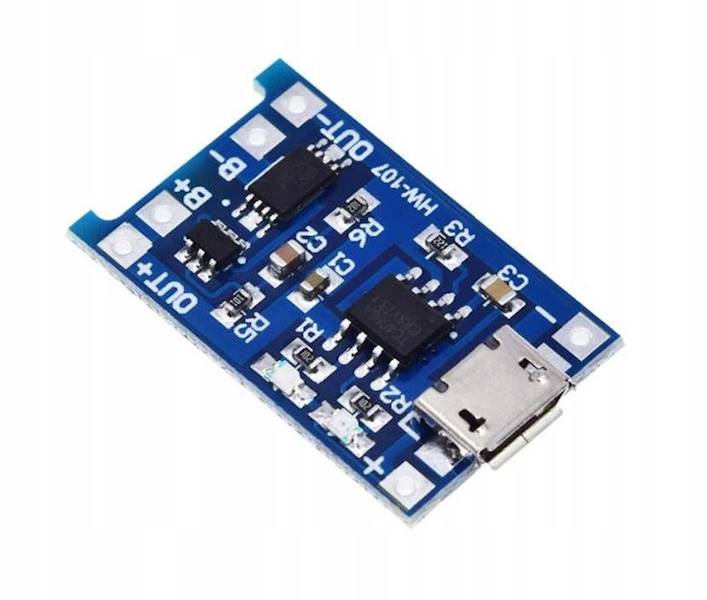

MINIATUROWY MODUŁ ŁADOWARKI LI-Ion 1A 5V micro USB Z ZABEZPIECZENIAMI

Uniwersalny moduł ładowarki akumulatorów Li-Ion 3,7V na układzie TP4056 z zabezpieczeniem przeciw przeładowaniu , rozładowaniu i przeciążeniu akumulatora .

Pozwala na podłączenie pojedynczego akumulatora i ładowanie go maksymalnym prądem 1000mA . Napięcie zasilające 5V umożliwia podłączenie źródeł USB poprzez gniazdo MICRO USB zainstalowane na PCB . Sygnalizacja ładowania i naładowania diodami odpowiednio  czerwoną i zieloną(w zależności od dostawy może być czerwoną i niebieską) .Do USB lub wejść tuż obok (+ , - ) podłączamy zasilanie 5V , do wyjść B+ , B- odpowiednio + i - baterii , napięcie z akumulatora dostępne jest na wyjściach OUT+ , OUT - . Schemat typowego power banku na poniższym obrazku.

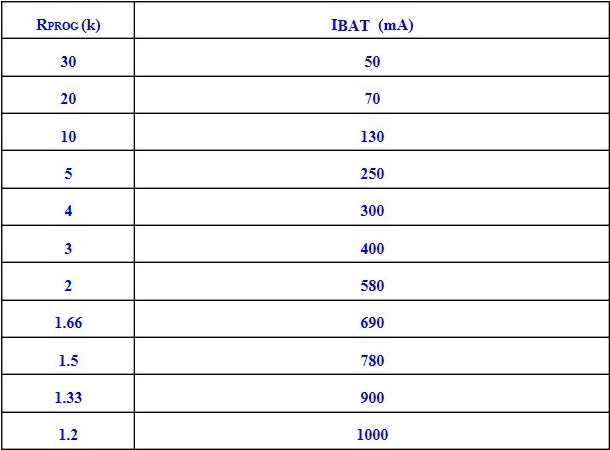

Prąd ładowania ustalamy rezystorem - fabrycznie 1200ohm (umiejscowiony w pobliżu pinu nr.4 układu TP4056) według tabelki zamieszczonej w galerii .

Uwaga na polaryzację ! Odwrotne podłączenie zasilania jak i akumulatora może skutkować uszkodzeniem układu !

Wymiary 17,4mm x 27,9mm x 4mm

Parametry wejścia :

    Uzas = 4,5-5,5VDC ;
    Uwy = 4,2V
    Iwymax = 1000mA
    Odcięcie ładowania 4,2V +/- 1,5%
    Odcięcie rozładowania < 2,5V +/- 1,5%
    Max. prąd rozładowania 3A
