MODUŁ PRZEKAŹNIK CZASOWY timer cykliczny 0-999min

Charakterystyka:

Opis
PRZEKAŹNIK CZASOWY 0-999min TIMER CYKLICZNY 24H Producent Inna
PRZEKAŹNIK CZASOWY 0-999min WŁĄCZNIK CYKLICZNY TIMER 6-30V / 0-250VA C Z WYZWALANIEM

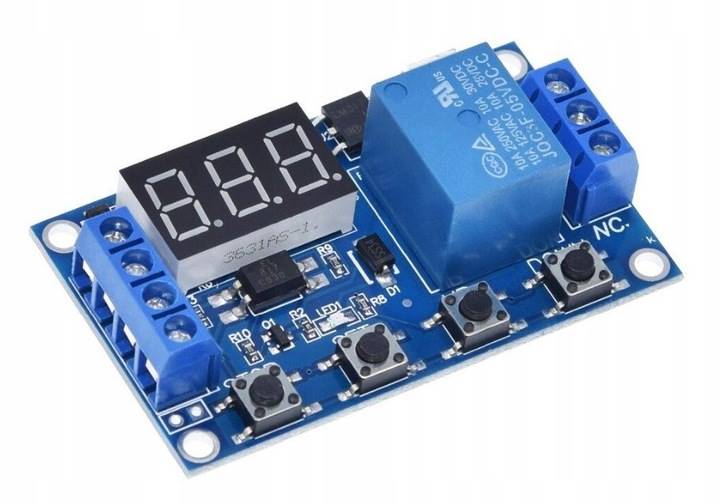

Uniwersalny mikroprocesorowy moduł czasowy oferujący kilka funkcjonalności w zależności od wybranego trybu pracy , zasilany napięciem 6-30V (GND - minus , 6-30V - plus) lub 5V (z microUSB) . Sygnał sterujący podajemy miedzy TRIGGER  a GND_T . Wyjście NO / COM / NC  stanowi odizolowany przekaźnik mogący przełączać napięcia 0-250VAC/DC i prądy do 10A .Funkcjonalnością sterujemy  przyciskami SET , STOP , UP , DOWN .

Aby przejść do wyboru trybu należy przytrzymać SET przez 2s a następnie przyciskami UP/DOWN wybrać tryb pracy :

    1.1 : Po podaniu impulsu na Trigger układ załącza przekaźnik, odlicza czas OP i rozłącza go, w trakcie odliczania sygnał Trigger jest ignorowany
    1.2 : Po podaniu impulsu na Trigger układ załącza przekaźnik, odlicza czas OP i rozłącza go, w trakcie odliczania sygnał Trigger powoduje wydłużenie czasu odliczania o ustawioną wartość
    1.3 : Po podaniu impulsu na Trigger układ załącza przekaźnik, odlicza czas OP i rozłącza go, w trakcie odliczania sygnał Trigger powoduje wyłączenie przekaźnika i odliczania.
    2 : Po podaniu impulsu na Trigger układ rozpoczyna odliczanie czasu CL (opóźnienia ) po czym załącza przekaźnik na czas OP i rozłącza. W trakcie odliczania sygnał Trigger jest ignorowany
    3.1 : Po podaniu impulsu na Trigger układ załącza przekaźnik, odlicza czas OP następnie rozłącza na czas CL a następnie ponownie załącza - liczbę cykli włączenia i wyłączenia ustala parametr LOP
    3.1 : Po pojawieniu się zasilania (wejście Trigger nieistotne) układ załącza przekaźnik, odlicza czas OP następnie rozłącza na czas CL a następnie ponownie załącza - liczbę cykli włączenia i wyłączenia ustala parametr LOP

Ponowne wciśnięcie SET pozwala wybrać czas poszczególnych trybów (OP/CL) i liczbę powtórzeń LOP. Zakres czasu przestawiamy przytrzymując STOP w trakcie wprowadzania czasu wg. schematu

XXX. 1-999 s.

XX.X 0,1-99.9 s.

X.X.X. 1-999 min.

Dodatkowo można włączyć usypianie układu dłuższym przytrzymaniem STOP aż do wyświetlenia CP , wyłączenie trybu uśpienia powtórnie przytrzymaniem STOP aż do wyświetlenia d-

Moduł pamięta nastawy po utracie zasilania.

Wejście z opto-izolacją. Sygnałem wejściowym może być napięcie zasilające  lub dowolny sygnał o prądzie z zakresu 5-40mA (ok. 7V - do 35V )

Wymiary 62mm x 38mm x 18mm

Parametry  :

    Uzas = 6-30VDC lub 5V microUSB
    Izał_przekaźnik = max. 50mA
    Iwył_przekaźnik = max. 15mA
