MODUŁ STEROWANIA ŁADOWANIA AKUMULATORA

Charakterystyka:

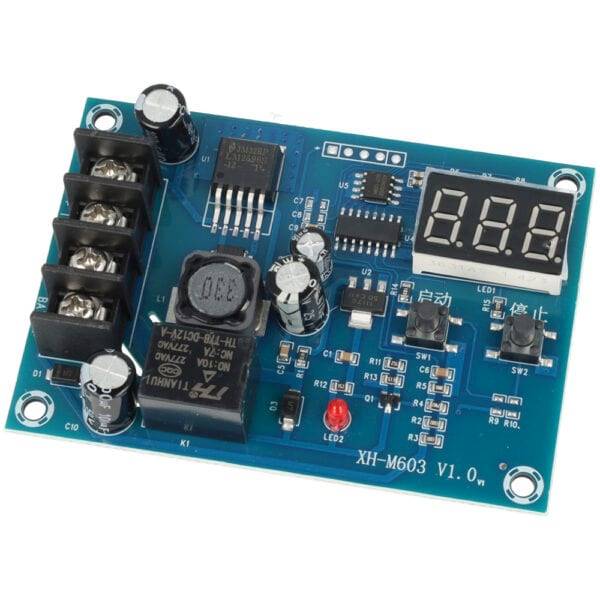

Kontroler ładowania XH-M603 to wysokiej jakości moduł przeznaczony do monitorowania i zarządzania procesem ładowania akumulatorów. Obsługa napięcia DC 10 – 30 V.

Urządzenie zapewnia ustawienie napięcia ładowania, chroniąc akumulator przed przeładowaniem. Dzięki wbudowanemu wyświetlaczowi LED, użytkownik może łatwo monitorować aktualne napięcie w pracy oraz dostosować napięcie startu i zakończenia ładowania.

Instrukcja użytkowania

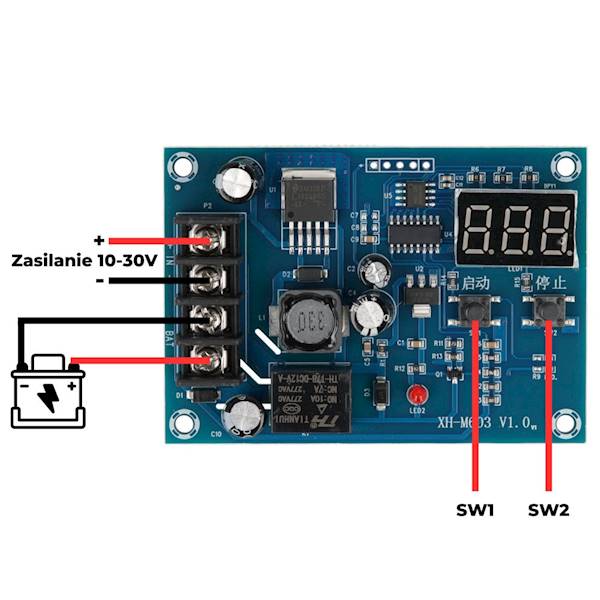

    Ustawianie napięcia początkowego: W trybie normalnego wyświetlania napięcia naciśnij przycisk SW1, aby wyświetlić wartość napięcia ładowania. Przytrzymaj przycisk przez 3 sekundy, aby cyfrowy wyświetlacz zaczął migać. Użyj przycisku SW1, aby zmniejszyć wartość, oraz przycisku SW2, aby zwiększyć wartość.
    Ustawianie napięcia końcowego: W trybie normalnego wyświetlania napięcia naciśnij przycisk SW2, aby wyświetlić wartość napięcia zatrzymania ładowania. Przytrzymaj przycisk przez 3 sekundy, aby cyfrowy wyświetlacz zaczął migać. Użyj przycisku SW1, aby zmniejszyć wartość, oraz przycisku SW2, aby zwiększyć wartość.
    Reset fabryczny: W stanie włączonego zasilania naciśnij jednocześnie przycisk SW1 i SW2. Cyfrowy wyświetlacz pokaże „888”, co oznacza przywrócenie ustawień fabrycznych.

Specyfikacja techniczna:

    Typ: Kontroler Ładowania Akumulatora
    Model: XH-M603
    Napięcie wejściowe: DC 10 – 30 V
    Precyzja wyświetlacza: 0,1 V
    Precyzja kontroli: 0,1 V
    Tolerancja napięcia: ± 0,1 V
    Zastosowanie: Akumulatory 12 – 24 V
    Wymiary: 58 x 82 mm
    Waga: 40 g
