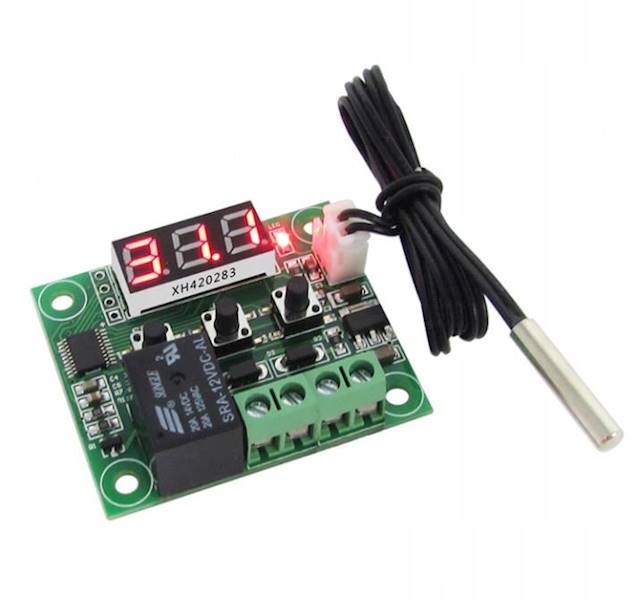

MODUŁ TERMOSTAT MINi -50-110C 12V

Charakterystyka:

Uniwersalny miniaturowy regulator temperatury (termometr, termostat) z wyświetlaczem LED, wyjściem przekaźnikowym (max.250VAC), funkcją grzania/chłodzenia, korekcją temperatury oraz zabezpieczeniem czasowym przed zbyt szybkim ponownym załączeniem wyjścia (zabezpieczenie przed uszkodzeniem pompy przydatne w chłodziarkach ). Wymiary pozwalają umieścić termostat w puszce podtynkowej 60mm. Załączenie przekaźnika sygnalizowane jest świeceniem diody LED obok wyświetlacza. Zakres pomiaru i regulacji od -50'C do 110'C +/-0.1'C

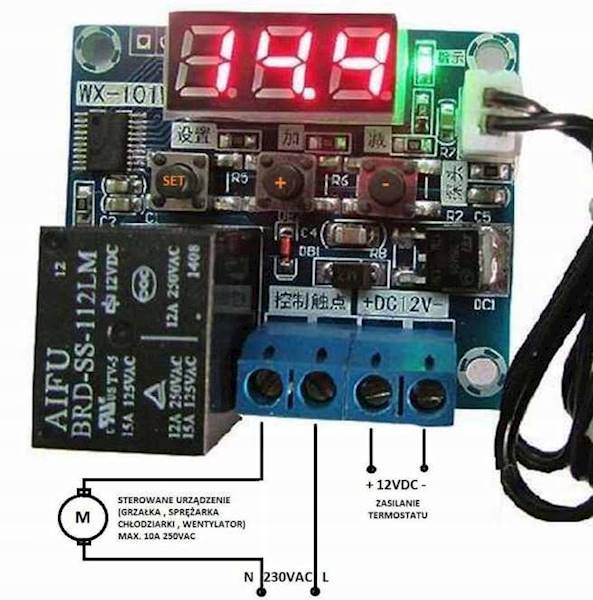

Do prawego terminalu śrubowego "+ DC - " podłączamy napięcie zasilające termostat 12VDC a do lewego zasilanie i odbiornik (szeregowo tak jak np. podłączając włącznik światła ).

Zadaną temperaturę ustawiamy poprzez przyciski +/- (fabrycznie 50'C) natomiast wciśnięcie SET wywołuje funkcje (po wyświetleniu P-1 przyciskami +/- przełączamy się na inne funkcje F-0...5)

    P-0: grzanie(H)  chłodzenie (C)
    P-1: histereza (od 0,1'C do 15'C )
    P-2: górny limit nastaw temperatury (max. 110'C)
    P-3: dolny limit nastaw temperatury (min. -50'C)
    P-4: korekcja wyświetlanej temperatury od -7.0'C do +7.0'C
    P-5: opóźnienie powtórnego załączenia przekaźnika (dostępne w trybie chłodzenia), czas 0 lub 1-10min +/-10% liczony od momentu przekroczenia progu aż do załączenia przekaźnika
    P-6: nie dotyczy (pozostawić oFF )
    P-7: alarm rozłączający przekaźnik, fabrycznie 50'C, przekroczenie w górę powoduje rozłączenie przekaźnika i pojawienie się 3 kresek na wyświetlaczu , aby wyłączyć należy po wejściu w P7 minusem zredukować wartość aż do oFF
    P-8: przywrócenie fabrycznych ustawień , wybieramy H i zatwierdzamy SET
    Wymiary max. 49 mm x 41mm x 20mm
    Wyświetlacz: czerwony 3x0.28''
    Wysokość przycisku : nad PCB 6,5mm
    Rozstaw otw. montażowych: (32x40)mm ; fi = 4mm
    Długość przewodu sondy/typ: 50cm , NTC 10kOhm w kapsule nierdzewnej 20x5mm
    Zasilanie : 12VDC max. 85mA
    Zakres pomiarowy: -50 - 110'C
    Zakres nastaw temperatury: -50 - 110'C
    Wyjście: styki przekaźnika normalnie rozwarte (NO)
    Prąd/napięcie obciążenia przekaźnika : max. 10A 230V
