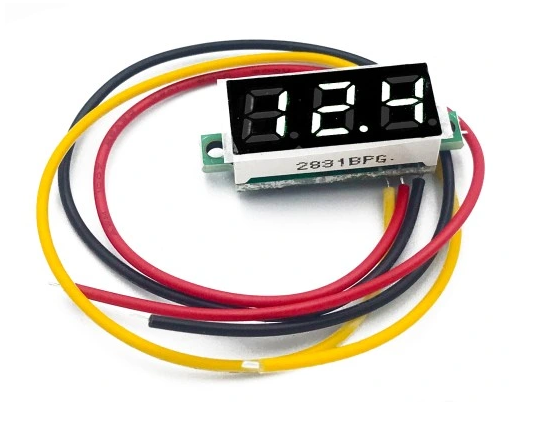

Miernik Woltomierz 0-100V DC biały

Charakterystyka:

Zakres pomiarowy w opcji dwu przewodowej  3 - 30V DC
Zakres pomiarowy w opcji trój przewodowej  0 - 99,9V DC
Napięcie zasilania 3 - 30V
Częstotliwość pomiaru 0,2s
Pobór prądu 5 - 25 mA
Kolor wyświetlacza biały
Wysokość cyfr wyświetlacza 7,1 mm
Wymiary wyświetlacza szerokość 22,5 mm wysokość 10 mm

Kable przyłączeniowe o długości ~15 cm

Woltomierz posiada zabezpieczenie przed odwrotną polaryzacją oraz możliwość kalibracji napięcia potencjometrem na tylnej stronie.

Uwaga: Maksymalne. napięcie zasilania i pomiarowe w opcji dwu przewodowej to 30 V (podanie na wejście wyższego napięcia grozi uszkodzeniem)

W przypadku wykorzystania woltomierza w wersji dwu przewodowej minus zasilania podłączamy pod przewód w kolorze czarnym a plus pod kolor czerwony i żółty razem ( można też zrobić zworkę z cyny na płytce pomiędzy przyłączem przewodów w kolorze czerwonym i żółtymi w ten sposób pozbyć się jednego przewodu )

W wersji trój przewodowej zasilanie miernika w zakresie od 3 do 30v podpinamy pomiędzy czarnym ( - ) a czerwonym (+) przewodem a wejście pomiarowe pomiędzy czarnym (-) a żółtym (+) przewodem umożliwiając w ten sposób pomiar napięć w zakresie od 0 do 99,9 V
