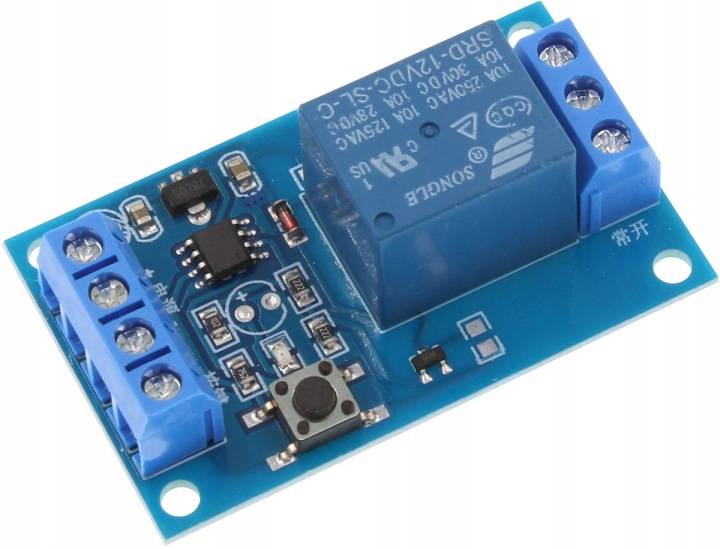

Moduł 1-kanałowy przekaźnik 12V 10A bistabilny

Charakterystyka:

Moduł Przekaźnik Przełącznik Bistabilny Impulsowy Stan Niski 1 kanał 12V

Przekaźnik bistabilny zmienia swój stan na przeciwny i podtrzymuje go po każdym impulsie sterującym np. z przełącznika MONOSTABILNEGO( Dzwonkowego/Nieblokowanego). Dzięki temu, w przeciwieństwie do standardowych przekaźników, nie wymaga ciągłego podawania sygnału – wystarczy krótki impuls, aby zmienić stan przekaźnika np z wyłączonego na włączony i odwrotnie. Moduł umożliwia sterowanie stanem niskim. Dodatkowo, na PCB znajduje się przycisk do manualnego sterowania kanałem oraz dioda LED sygnalizująca aktualny stan pracy kanału.

Przekaźnik po podłączeniu napięcia zasilania jest wyłączony. Jednokrotne naciśnięcie przycisku powoduje włączenie się przekaźnika. Ponowne naciśnięcie przycisku powoduje wyłączenie przekaźnika.

Opis wyprowadzeń

    Zasilanie +12V DC
    Zasilanie GND (masa)
    Wejście na przycisk zdalny (dodatkowy przycisk- nie jest obowiązkowy-do działania wystarczy przycisk wbudowany w na płytce PCB)
    Wejście na przycisk zdalny (dodatkowy przycisk- nie jest obowiązkowy-do działania wystarczy przycisk wbudowany w na płytce PCB)
    Zacisk NC przekaźnika (normalnie zwarty)
    Zacisk COM przekaźnika (wspólny)
    Zacisk NO przekaźnika (normalnie otwarty)

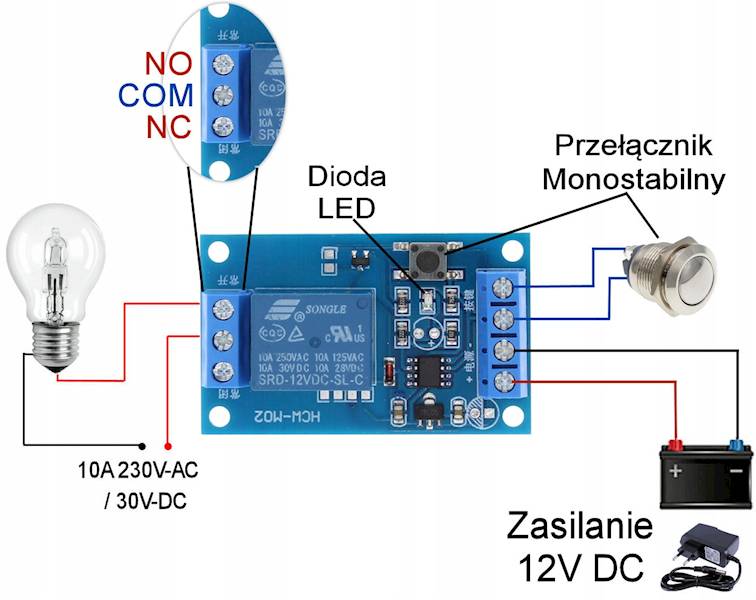

Próba wysterowania stanem wysokim ( +12V DC - nieodwracalnie uszkodzi moduł ) - schemat podłączenia na zdjęciu poniżej.

Specyfikacja:

    Napięcie zasilania 12 V DC
    Pobór prądu do 40 mA ( przy włączonym przekaźniku )
    Maksymalny prąd przekaźnika 10A
    Temperatura pracy -30 do 50 C
    Podłączenie przewodów bez konieczności ich lutowania ( złącza ARC )
    Wymiary : 54x33x19mm
