Moduł Przekaźnik czasowy 12V regulowany NE555

Charakterystyka:

Moduł Przekaźnika z opóźniaczem 0-10s

Moduł po podłączeniu zasilania załącza przekaźnik oraz rozpoczyna odliczanie ustalonego za pomocą potencjometru czasu, po upływie ustawionego czasu przekaźnik zostaje wyłączony

Wyjście przekaźnika: C, NO(normalnie otwarty) i NC (normalnie zamknięty)

Dane:

    Zasilanie: 12V DC
    Oparty na układzie : NE555
    Płynna regulacja: 0-10s ( potencjometr )
    Dioda sygnalizująca zasilenie modułu
    Dioda sygnalizująca stan przekaźnika
    Przekaźnik 10A 230V-AC 30V-DC

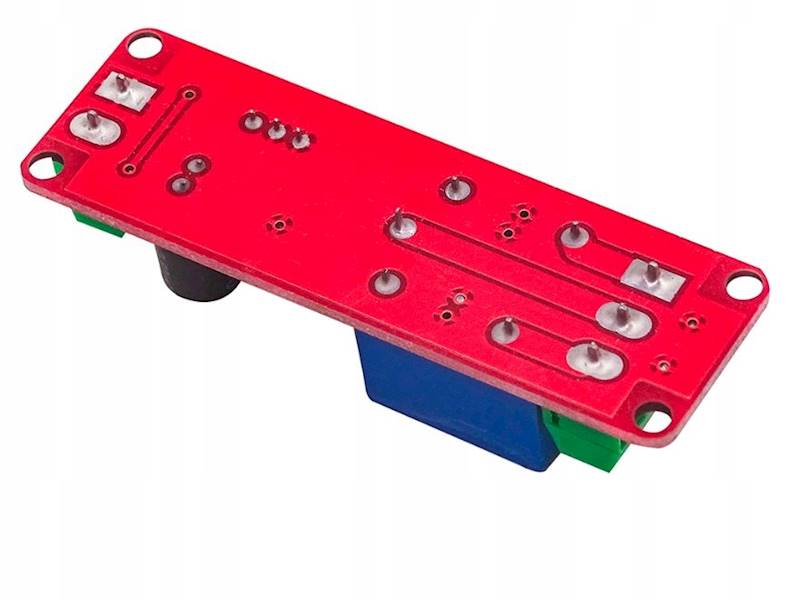

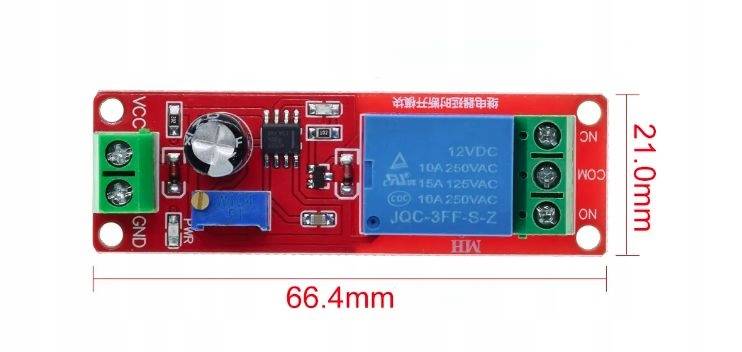

    Wymiary: 68mm x 21mm x 19mm(wys)

Zmiana kondensatora i/lub potencjometru może zmienić zakres regulacji

Zegar opóźniający pozwala na sterowanie układem w przedziale od 0 do 10 sekund. Po dostarczeniu zasilania 12V zostaje załączony przekaźnik, rozpoczyna się pomiar czasu, ustawionego za pomocą wbudowanego potencjometru, po upływie czasu moduł wyłącza przekaźnik.

Dzięki przemyślanej konstrukcji i dwóm diodom sygnalizacyjnym będziesz wiedział o aktualnym stanie pracy przekaźnika czy też modułu. Układ NE555 sprawdzi się na początku przygody z elektroniką jak i w zaawansowanych projektach.
Moduł Czasowy Timer NE555 Opóźniacz 12V Przekaźnik Producent Inna
Zmiana kondensatora i/lub potencjometru może zmienić zakres regulacji

Kondensator [CE1] o większej pojemności wydłuży czas w jakim zostanie rozładowany, również potencjometr o większej rezystancji pozwoli wydłużyć czas rozładowywania kondensatora [CE1] tym samym wydłużyć zakres regulacji.

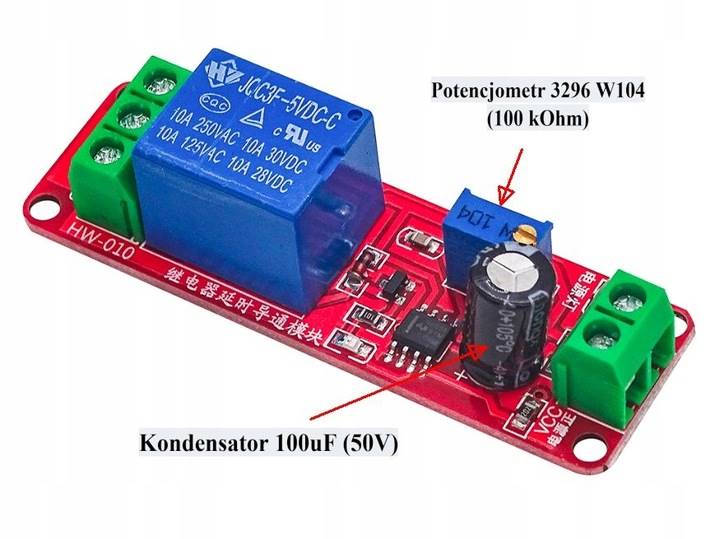

Standardowo zamontowane:

    Kondensator 100uF (50V)
    Potencjometr 3296 W104 (100 kOhm)

Wzór czasu opóźnienia:

T = 1.1 RC.

Na przykład:

    kondensator 100 uF
    rezystancja pojemności 100 k

T = 1.1*100000*0.0001 = 11 sekund.
