PRZETWORNICA ZASILACZ STEP-DOWN LM2596ADJ 35V 3A

Charakterystyka:

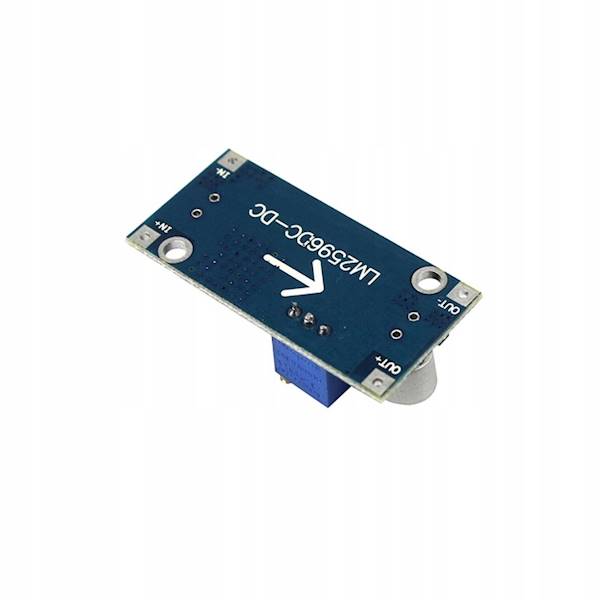

MODUŁ PRZETWORNICA DC-DC 35V 3A LM2596S-ADJ

Uniwersalny moduł zasilający step-down z płynną regulacją napięcia wyjściowego potencjometrem precyzyjnym.

Przy wykorzystaniu wyższej mocy (powyżej 10W mocy wyjściowej) lub prądu (powyżej 2A) sterownik 2596 należy wyposażyć w radiator.

Dla zachowania poprawnej pracy przetwornicy napięcie wejściowe powinno być większe od wyjściowego o conajmniej 1,5V .

Sterownik posiada zabezpieczenie przeciążeniowe  (~4,5A) oraz termiczne.

W zależności od dostawy mogą występować różnice w wyglądzie modułu (elektrolity SMD lub THT , inny rozkład otworów montażowych) , parametry elektryczne pozostają bez zmian .

Wymiary max. 43mm x 21,5mm x 16mm

Parametry :

    Uwe(in): 4-35VDC;
    Uwy(out): 2-30VDC
    Imax: 3000mA
    Częstotliwoć pracy: ~150kHz
    Sprawność: max.92%
    Tętnienia: max. 30mV (typ. 15mV)
    Pobór prądu bez obciążenia: ~3mA

W niektórych egzemplarzach może wystąpić nieco szerszy od dołu  zakres napięć pracy (Uwe > 3,2V ; Uwy >1,25V)
