Charakterystyka:

Przetwornica USB/DC-DC to kompaktowy moduł zasilający, pozwalający regulować napięcie wyjściowe (1,2–24 V) za pomocą potencjometru, wyposażony w wyświetlacz LED i przycisk ON/OFF. Idealny dla hobbystów i elektroników, którzy potrzebują szybkiego źródła wyższego napięcia do testów czy prototypowania bez konieczności używania dużego zasilacza.
Cechy produktu:

✔ Regulacja napięcia wyjściowego w zakresie od 1,2V do 24V przy użyciu potencjometru

✔ Wbudowany wyświetlacz 3-cyfrowy LED wskazujący aktualne napięcie wyjściowe

✔ Jednoprzyciskowy włącznik/wyłącznik wyjścia (ON/OFF) dla łatwej kontroli zasilania

✔ Obsługa niskiego poboru mocy i trybu uśpienia (sleep mode) w celu oszczędzania energii

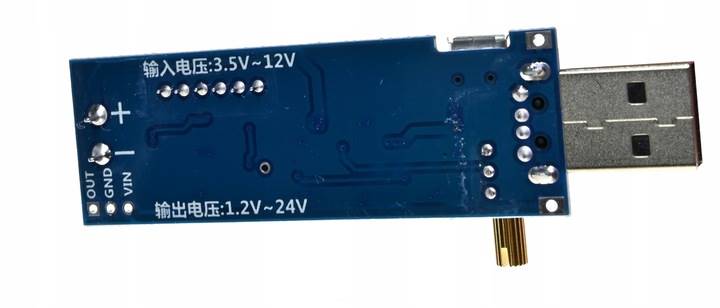

✔ Możliwość zasilania standardowym kablem USB lub micro USB (5 V) oraz poprzez pady „VIN+” i „VIN–” (3,5 V–12 V)

✔ Kompatybilność z typowymi power bankami, ładowarkami USB oraz zasilaczami 5V

✔ Niewielkie wymiary, łatwa instalacja i montaż w obudowach projektowych
IMZ Przetwornica DC-DC Step-Up/Down 1,2V do 24V wtyk USB
IMZ Przetwornica DC-DC Step-Up/Down 1,2V do 24V wtyk USB EAN (GTIN) 5907173411389
Specyfikacja techniczna:

✔ Napięcie wejściowe (USB/Micro USB): DC 5V

✔ Napięcie wejściowe (pady VIN): DC 3,5V–12V

✔ Zakres napięcia wyjściowego: DC 1,2V–24V

✔ Moc wyjściowa:

• Przy napięciu wyjściowym 1,2V–2V: do 2 W

• Przy napięciu wyjściowym 2V–20V: do 3 W

• Przy napięciu wyjściowym 20V–24V: do 2,5 W

✔ Wyświetlacz: 3-cyfrowy, LED (cyfry ~0,56″)

✔ Prąd wyjściowy: do 1 A (w zależności od napięcia wejściowego i/lub padu VIN)

✔ Temperatura pracy: −10 °C–50 °C

✔ Wymiary płytki: około 46 × 23 × 15 mm (dł. × szer. × wys.)

✔ Zabezpieczenia: ograniczenie prądu przeciążeniowego, zabezpieczenie przed zwarciem wyjścia
Zastosowanie:

✔ Zasilanie i testowanie modułów elektronicznych wymagających napięcia 3,3 V, 5 V, 9 V, 12 V itp.

✔ Prototypowanie układów Arduino, ESP32, Raspberry Pi (poziomy napięć niższych niż 5 V) i innych mikrokontrolerów

✔ Zasilanie diod LED, taśm LED COB lub niskonapięciowych diod high-power

✔ Pomiar i testowanie napięcia w urządzeniach: multimetry, czujniki, moduły komunikacyjne

✔ Mobilne zasilanie baterii litowych (jako ładowarka), power banków czy połączenie z akumulatorem

Wejście do wyboru:

✔ VCC (micro USB/USB) → 5 V (power bank, ładowarka USB, komputer)

lub

✔ VIN+ → zewnętrzne źródło DC 3,5 V–12 V (np. bateria Li-ion)

✔ VIN– → masa źródła zasilania (GND)
Wyjście:

✔ OUT- → masa układu (GND)

✔ OUT+ → wyjście napięcia
Dostosowanie:

✔ Obrócić potencjometr, aż wyświetlacz LED pokaże wymagane napięcie

✔ Przycisk ON/OFF → włącz/wyłącz zasilanie wyjściowe (długie naciśnięcie w celu wyjścia z trybu oszczędzania energii)

Moduł doskonale sprawdzi się jako przenośne, uniwersalne źródło napięcia dla majsterkowiczów i profesjonalistów, łącząc prostotę użytkowania z praktycznymi funkcjami do szybkich testów i rozwoju projektów.
