Miernik Voltomierz Amperom Watomierz 100V 50A bocz

Charakterystyka:

MODUŁ WOLTOMIERZ AMPEROMIERZ 50A 100V CZERWONY + NIEBIESKI Z ZEWNĘTRZNYM BOCZNIKIEM I KALIBRACJĄ NAPIĘCIA

Uniwersalny czerwony woltomierz i niebieski amperomierz w jednym panelu na zakres 0-99.9VDC / 0-50A z rozdzielonym pomiarem i zasilaniem.

Wyposażony w potencjometr do kalibracji ( V - napięcie , brak kalibracji prądu) , pracuje już od 3,5V, mierzy od 0V/A , automatycznie zmienia miejsce po przecinku.

Złącze 2-pin służy do pomiaru prądu  - czerwony "+" (wyższy potencjał), czarny " -" (niższy potencjał) .

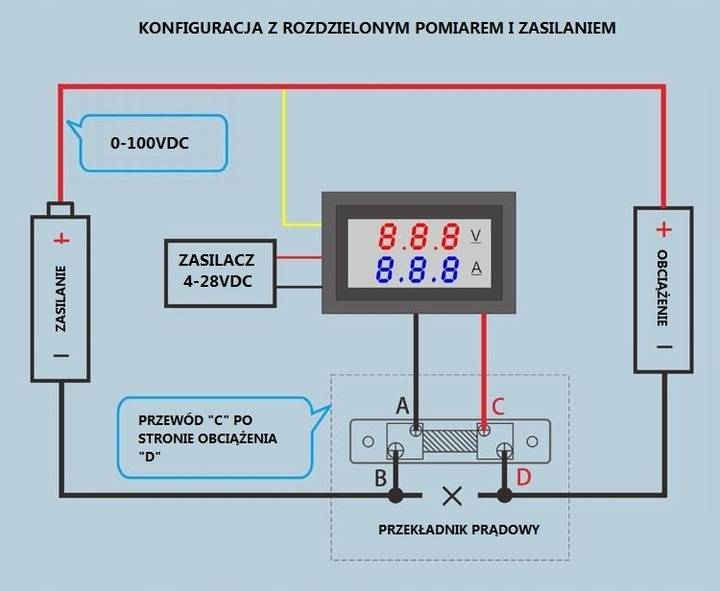

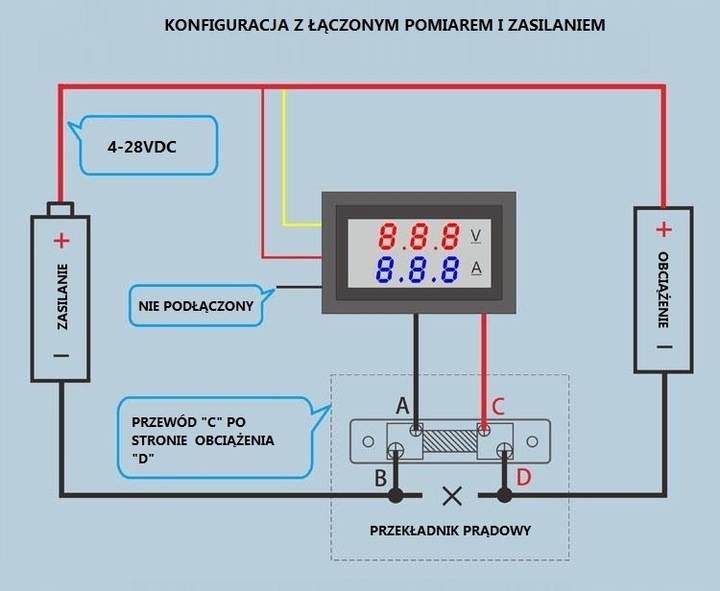

Złącze 3-pin służy do pomiaru napięcia oraz do zasilania modułu. Czerwony podłączamy do "+" odbiornika , żółty do "+" mierzonego, czarny do masy "-" (jeśli mierzymy i zasilamy z tego samego źródła to czarnego cienkiego nie należy podłączać - rysunki poniżej)

Przy zasilaniu i mierzeniu tego samego źródła nie należy przekraczać napięcia 30VDC ! Oznacza że miernik NIE JEST ODPORNY NA PRZEPIĘCIA w nieskomplikowanych układach prostownikowych  (trafo + mostek ) bez stabilizacji . Użycie go w klasycznym prostowniku poskutkuje jego uszkodzeniem (iskrzenie na klemach wynika z przepięć przekraczających kilkukrotnie napięcie zasilania).

Dokładność wskazywania wynosi 0,1V / 0,01A Dokładność bezwzględna 1% . Miernik posiada kalibrację wskazań tylko napięcia.

Wysoka impedancja wejściowa , szeroki zakres napięć zasilających oraz zabezpieczenie przed odwrotnym podłączeniem ułatwiają aplikację woltomierza. Cyfry są jasne i czytelne nawet przy intensywnym oświetleniu zewnętrznym . Zdjęcie poglądowe , w zalezności od dostawy mogą wystąpić różnice w wyglądzie i rozmieszczeniu elementów . Parametry minimalne i wygląd wyświetlacza pozostają niezmienne .

Ilość - 1 koplet (moduł + przewody pomiarowe i zasilające + bocznik 50A 75mV ).

Wymiary zewnętrzne G:22 mm x W:29 mm x S: 43mm

Wymiary otworu montażowego 26 mm x 45,5 mm

Parametry

    Wyświetlacz : 2x(3x0,28'') czerwony (U), niebieski (I)
    Długość przewodów 10cm
    Uzasilania: 3,5-30VDC
    Umierzone: 0-99,9VDC (100VDC max!!)
    Impedancja wejściowa (V) > 100kOhm
    Odświeżanie ~200mS
    Pobór prądu > 20mA
